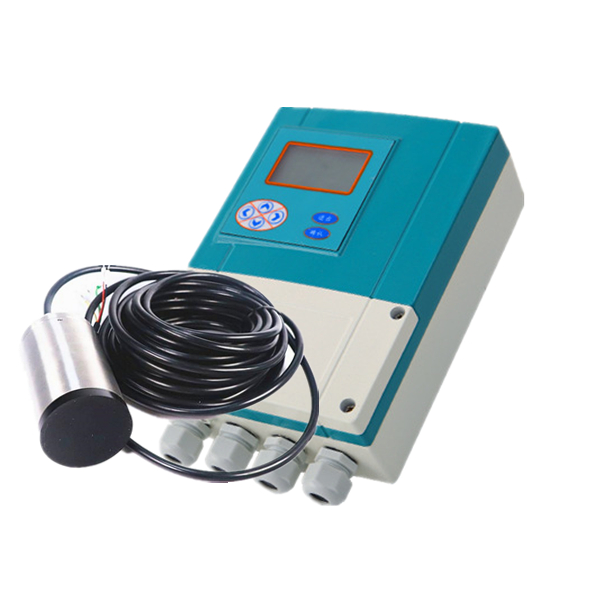

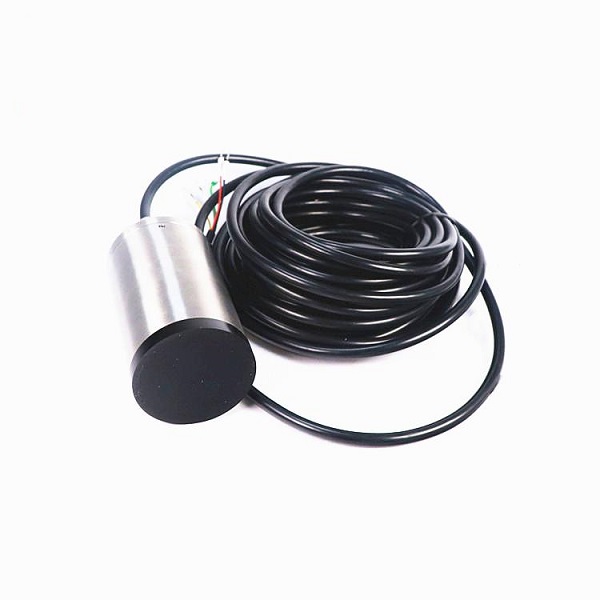

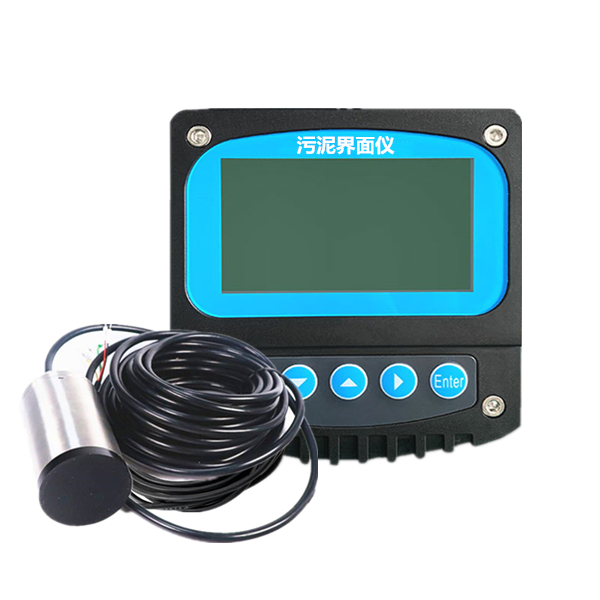

JSDL-JMY20A超聲波泥位計由安裝在水中的超聲波傳感器，向被水下泥表面發射一束超聲波脈沖，此脈沖信號遇到泥水面后反射回來，能再被傳感器接收到；從超聲波發射到重新被接收，其時間與傳感器到被測物體表面的距離成正比；儀表檢測出該時間，并根據當前溫度（傳感器測量）水下的聲速，計算出被測物體表面至傳感器的距離（即空間距離），再進一步換算出液位值。液位表面的空水下距離W與聲波的行程時間T成正比：W=V×T/2（其中V為聲波水中速度）。用戶自設定探頭到池底的高度H，儀表自動將脈沖行程時間T換算成相應的空間距離值W，再計算出H減W的差值即為測量的值L。

超聲波泥位計技術參數：

1.測量范圍：0-5米；0-10米；0-25米或根據要求擴展；

2.顯示方式：LCD

3.測量單位：米

4.分 辨 率：0.01米

5.精 確 度：±0.5%FS

6.重 復 性：±0.5%

7.盲    區：0.2-0.5M

8.功    率：≤3W

9.環境溫度：-20~50℃；相對濕度：不大于90%

10.模擬輸出：兩路4~20mA、負載750Ω

11.開關輸出：三路繼電器、容量250VAC/5A

12.供電電源：AC85~265V±10%或9~36VDC

13.輸出方式：4-20mA變送輸出、繼電器高、低報警控制輸出、RS485通信輸出等各種變量輸出
