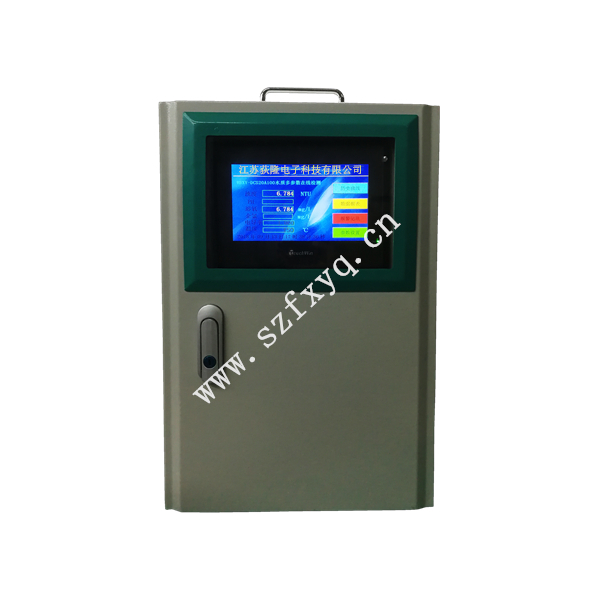

在線多參數水質分析儀是帶微處理器的水質在線監測儀。在線參數水質分析儀是為測量市政污水、工業廢水處理過程、自來水廠、河道監測、等進水及出水而設計的工業在線監測儀表。

整套測量系統主要由儀表（觸摸屏）、控制板、和傳感器（一次表）三部分組成，傳感器接觸被測水溶液，儀表顯示水溶液的濃度值及工作狀態。

測量成分：PH、溶氧、電導率、余氯、濁度等。

工作原理：

PH：儀表由信號測量、運算、顯示、網絡通訊及面板指令等組成。pH和溫度的變送阻抗變換，將pH變?yōu)?9.16mV/pH（25℃）低阻信號；將NTC變換為電壓信號。

溶氧：氧電極以鉑金（Pt）坐陰極，Ag/AgCl作陽極，電解液為0.1M氯化鉀（KCl），用硅橡膠滲透膜作透氣膜。測量時，在陽極和陰極間加上0.68V的極化電壓，氧通過滲透膜在陰極消耗，透過膜的氧量與水中溶解氧濃度成正比，因而電極間的極限擴散電流與水中溶解氧濃度成正比，儀表檢測此電流并經運算變換成氧濃度。同時熱敏電阻檢測溶液的溫度，并對氧濃度進行溫度補償。

電導:測量原理:為避免電極極化，儀表產生高穩定度的正弦波信號加在電極上，流過電極的電流與被測溶液的電導率成正比，儀表將電流由高阻抗運算放大器轉化為電壓信號后，經程控信號放大、相敏檢波和濾波后得到反映電導率的電位信號;微處理器通過開關切換，對溫度信號和電導率信號交替采樣，經過運算和溫度補償后，得到被測溶液在25°C時的電導率值和當時的溫度值。

余氯:儀表由信號測量、運算、顯示、網絡通訊及面板指令等組成。余氯電極中含溫度電極，和pH電極將 采樣的信號經儀表放大器放大成低阻電壓信號送入運算、顯示被測量值。

溫度：電阻信號轉換為數字量。

濁度：紅外傳感器發射器發送的光波在傳輸過程中經過被測物的吸收、反射和散射后僅有一小部分光線能照射到接收器上，透射光的透射率與被測懸浮物的濃度成比例關系，通過測量透射光的透射率計算濁度的濃度。

技術參數：

（1）測量范圍：余氯：0～10mg/L(ppm)；

                           濁度：0～10NTU；

                          溶解氧(DO)：0～20mg/L；

                          電導率(DD)：0～2000us/cm-1(K=1.0)；

                          PH：0～14.00PH；

                          溫度：0～50℃；

                         顯示方式：7寸液晶屏

（2）分辨率：余氯：0.01PPM； 濁   度：0.01NTU；溶解氧：0.01mg/L；電導率：1μS.cm-1   0.01mS.cm-1；PH：0.01PH；溫   度：0.1℃；

（3）響應時間：< 5min (90%，20℃)

（4）二氧化氯流通式安裝最低流量：18-30L/H（保持恒定流速）

（5）穩定性：在常溫下，每月漂移 < 2%F·S

（6）信號輸出：RS232，支持Modbus RTU協議

（7）電源：9～36VDC，功率≤3W；

（8）外形尺寸：300*400*165mm；

（9）工作環境：

      環境溫度：-10～60℃；相對濕度：不大于90%；除地球磁場外周圍無強磁場干擾；

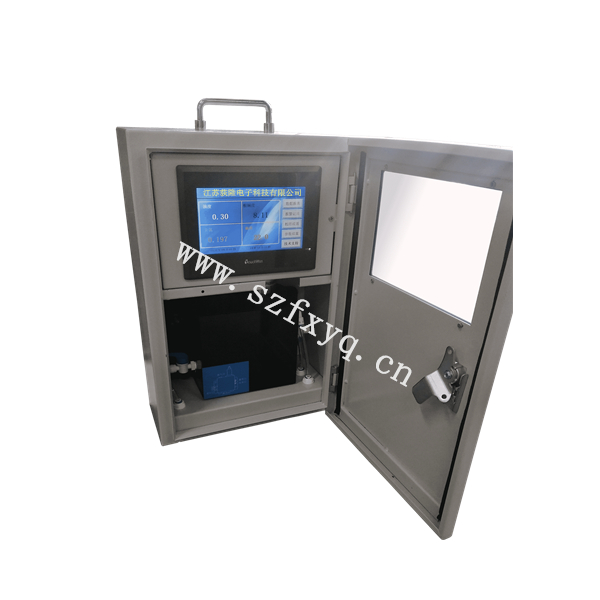

儀表可上盤嵌入安裝或壁掛式安裝，機器尺寸：300*400*165mm。

流通式安裝注意事項：打開排氣孔，慢慢調節進水口，等待數秒后出水口有水流出時，調節進水口大小，控制溢流口的水量，不要超過溢流口，待水流穩定后，可關閉排氣孔。
